大功率導電環滑環由主軸帶動旋轉

　　大功率導電環它至少是由兩個單環導電環單元疊加而成的，兩端的電子端是由連接導電環相連接的，側邊上的內側還設有三個凹槽，感興趣的話就隨默孚龍小編一起來了解下吧!

　　大功率導電環

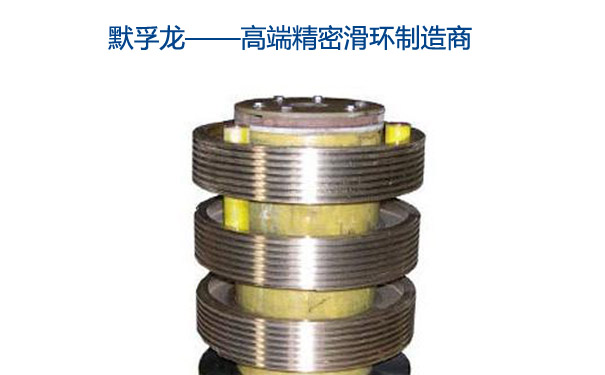

　　一種大功率導電集流滑環，由至少兩個單環導電集流滑環單元疊加組裝構成多環路并聯導電集流滑環結構，所述每個單環導電集流滑環單元由導電滑環和圍繞滑環布置的導電刷及定位彈簧組合構成，定位彈簧頂壓導電刷迫使其與滑環表面接觸，滑環由主軸帶動旋轉。

　　其特征在于：每個滑環外圍至少設有四個導電刷及定位彈簧組合，所述至少四個導電刷及定位彈簧組合圍繞滑環均勻布置或?qū)ΨQ布置；滑環采用銅作為基體，其工作外圈上鍍有鈀鎳導電耐磨層；導電刷由石墨和導電性能良好的軟金屬粉末復合材料壓制而成。

　　本方案特別涉及離心式穩態加速度試驗機中給試件提供電源以及傳輸測試信號的導電集流滑環結構。由于采用以上措施減少了集流滑環的動態接觸電阻，提高導電集流滑環的導電能力和工作可靠性，其單環導電電流可達500A，而不被燒壞。

大功率導電環

　　大功率導電集流滑環

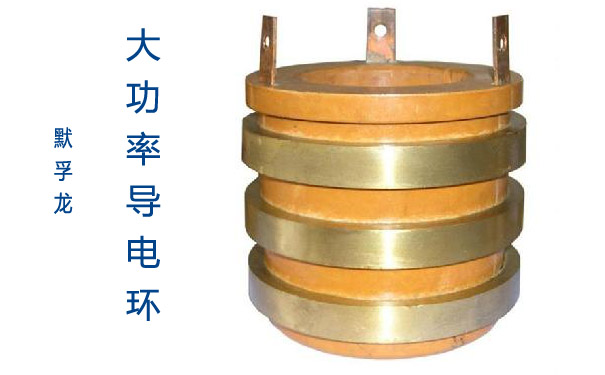

　　一種大功率變頻交流電機定子端部連接導電環的結構，包括定子壓圈及三個導電環，其特征在于，還包括若干垂直且間隔地設在定子壓圈一端環面上的絕緣板條，每塊絕緣板條的內側邊上間隔一致地設有三個凹槽，所述導電環并列且徑向嵌設在每塊絕緣板條的凹槽中并通過綁扎帶固定在絕緣板條上，以使各導電環的軸向間隔尺寸一致。

大功率導電環

     以上就是關于大功率導電環的相關介紹,該產品的單環導電電流最大可達500安倍，使用它能大大提高其導電能力和工作可靠性，還想了解更多資訊就多關注默孚龍網站吧!
