60%以上的銷售是定制產品,擁有超過10000種滑環圖紙數據庫,其產品典型的應用包括機器人，CCTV攝像系統，包裝機械，醫療儀器，自動化系統等行業.
高頻/同軸/波導旋轉接頭以前主要用于軍工領域，隨著軍民融合政策的逐步落地， 民用產品也越來越多用到高頻滑環等系列產品，主要應用于360度連續旋轉且需要保證電源，高頻波導信號不能中斷的場合：如各種軍用雷達，船載衛星通信裝置，車載衛星通信設備，衛星車，應急救災指揮車，高端機器人、車輛上的轉動炮塔、遠程控制系統、雷達天線、醫療系統、視頻監視系統、保障國家或國際安全系統海底作業系統、緊急照明設備、機器人、展覽/顯示設備等；
| 技術規格參數 | ||||
| 高頻部分技術指標 | 機械技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 頻率 | 0~30GHz | 工作壽命 | 500萬轉 | |
| 額定功率 | 20W | 額定轉速 | 150RPM | |
| 駐波比VSWR | <1.3 | 工作溫度 | -30℃~80℃ | |
| 插入損耗 | 0.3db | 工作濕度 | 0~85% RH | |
| 駐波比VSWR波動 | <0.05 | 接觸材料 | 金-金 | |
| 插入損耗波動 | 0.05db | 殼體材料 | 鋁合金 | |
| 接頭類型 | SMA | 轉動扭矩 | 0.1N.m；+0.03N.m/6路 | |
| 特性阻抗 | 50Ω | 防護等級 | IP51 | |
| 電氣技術指標 | ||||
| 參數 | 數值 | |||
| 功率 | 信號 | |||
| 額定電壓 | 0~440VAC/VDC | 0~240VAC/VDC | ||
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | ||
| 導線規格 | AWG16#鍍錫鐵氟龍 | AWG22#鍍錫鐵氟龍 | ||
| 導線長度 | 標準長度300mm（可據要求調整） | |||
| 絕緣強度 | 500VAC@50Hz，60s | |||
| 動態電阻變化值 | <0.01Ω | |||

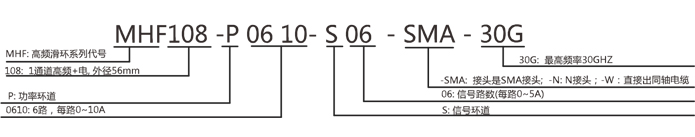

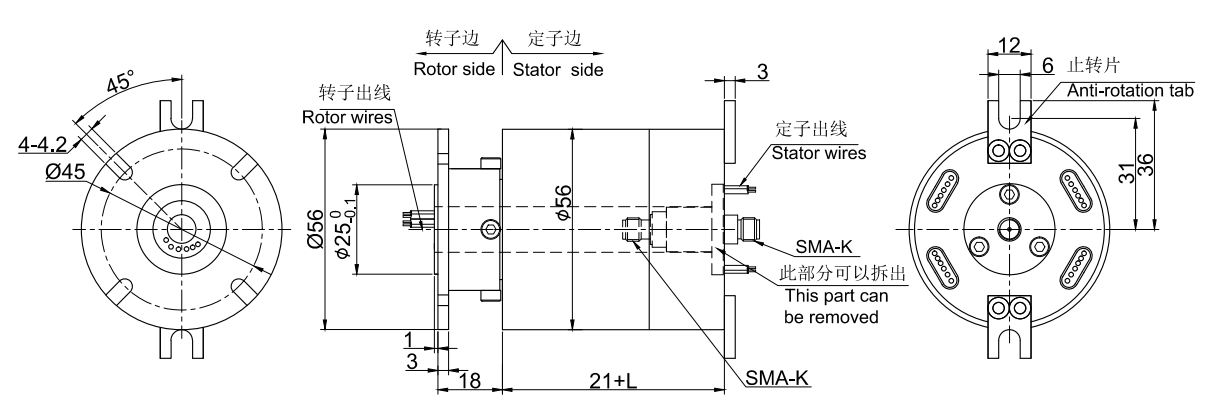

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。 30GHZ同軸旋轉關節+電組合滑環，RF滑環環數、電流大小可定制，需要選型幫助請聯系客服。 標準圖紙
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
